Das Mess- und Auswertesystem OTP Optical Tool Profile Gauge dient der Profilmessung und Toleranzbewertung von Ziehringen für die 2-Teil- Getränkedosenherstellung.
Im Gegensatz zu den bisher bekannten Messgeräten basiert OTP auf einem optischen und damit berührungslosen Messprinzip. OTP zeichnet sich durch eine robuste Bauweise aus, die den Einsatz des Gerätes unter Produktionsbedingungen ermöglicht.
Das Gerät bietet gegenüber dem Vorgängermodell RICOS beziehungsweise anderen tastenden Verfahren folgende Vorteile:
- schnelle Messung
- berührungslose Messung
- keine Verschleißteile (Tastspitze, Ringauflagen)
- motorische und softwaregesteuerte Anpassung des Messsystems an verschiedene Ringtypen
Die Software bietet umfangreiche Funktionen zur Unterstützung der Auswertung der Messdaten hinsichtlich der Einhaltung der Toleranzgrenzen.
Zur Messung wird eine Lichtlinie in einem definierten Winkel auf die Innenringkontur projiziert. Die Veränderung der Lichtliniengeometrie wird mit der Kamera erfasst. Ein intelligentes Bildverarbeitungssystem berechnet hochgenau das Innenprofil (Eingangswinkel, Landwinkel, Landlänge, Ausgangswinkel, Radien) des Ziehrings.
Alle Medien von OEG GmbH
Zum MEDIA CENTER

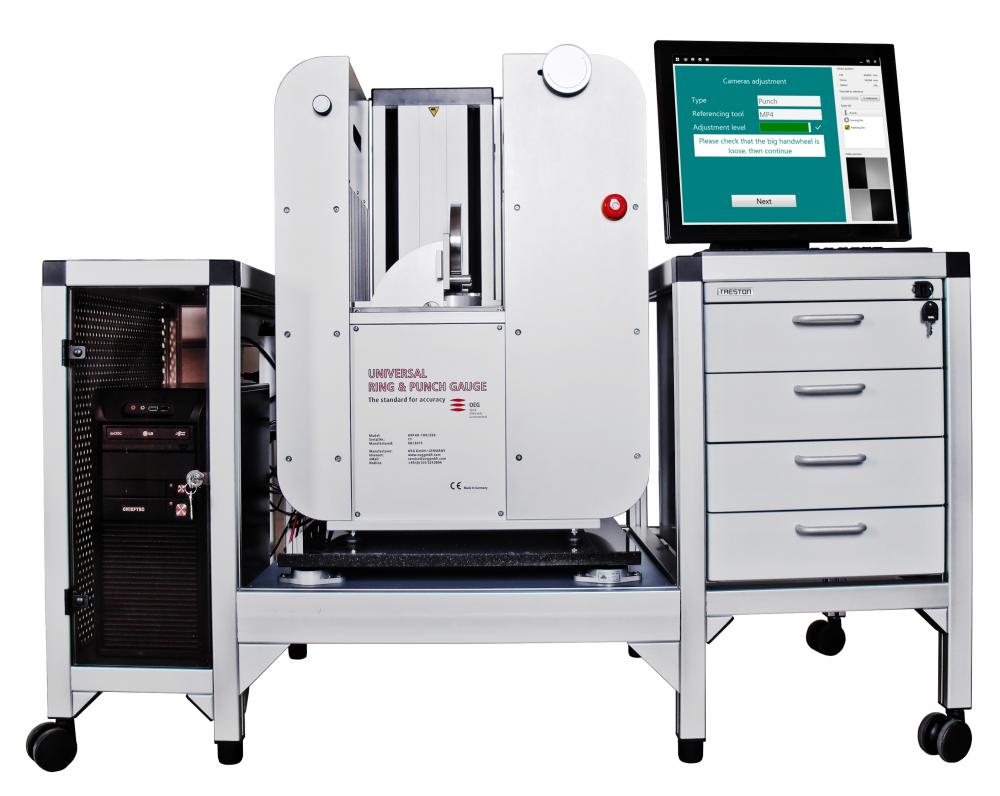

The URP serves for the measurement of diameter and roundness of ironing rings and punches for 2-piece beverage can manufacture.
Measuring functions:
-Inside diameter of ironing rings and necking dies (special adapter necessary)
-roundness of inside diameter by measurement in different azimuths (manual rotation of specimen)
-Outside diameter of punches and knockouts (z-position freely choosable)
-step (automatic motorized movement of specimen to the measuring points)
-roundness of outside diameter by measurement in different azimuths (manual rotation of specimen)
Mehr Informationen hierzu finden Sie unter: https://www.oeggmbh.com/?p=12&k=12&kj=&z=&l=1

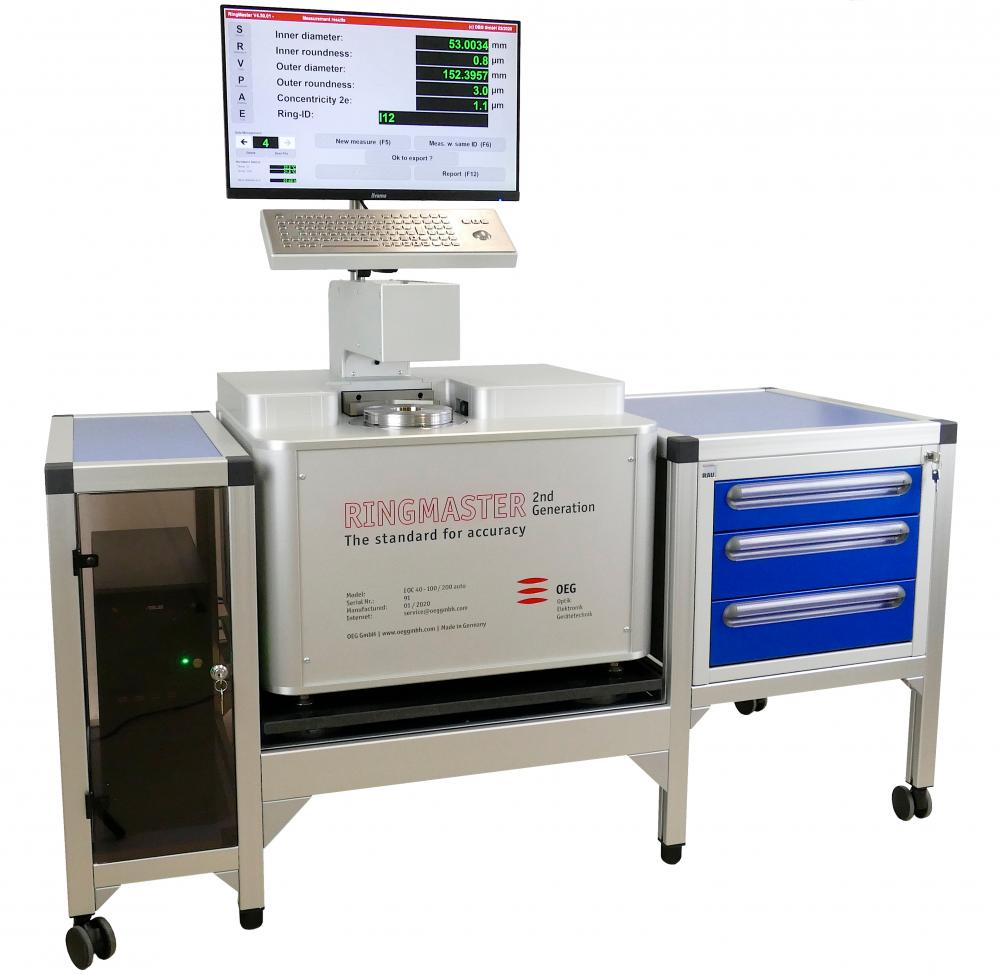

RINGMASTER is the master tool for measurement of all kind of ironing dies, redraw dies and necking dies, used in 2-piece beverage can manufacture.
Installations in 95 beverage can plants (date: 02/2023) on all continents show the general acceptance of the can tool measuring equipment in the beverage can industry.
RINGMASTER is not only a measuring gauge, it’s a measuring technology.
RINGMASTER is characterized by an optical, contactless measurement with very high accuracy.
It measures diameter and roundness at the same time in a single measuring operation with an accurcy of 1micron!

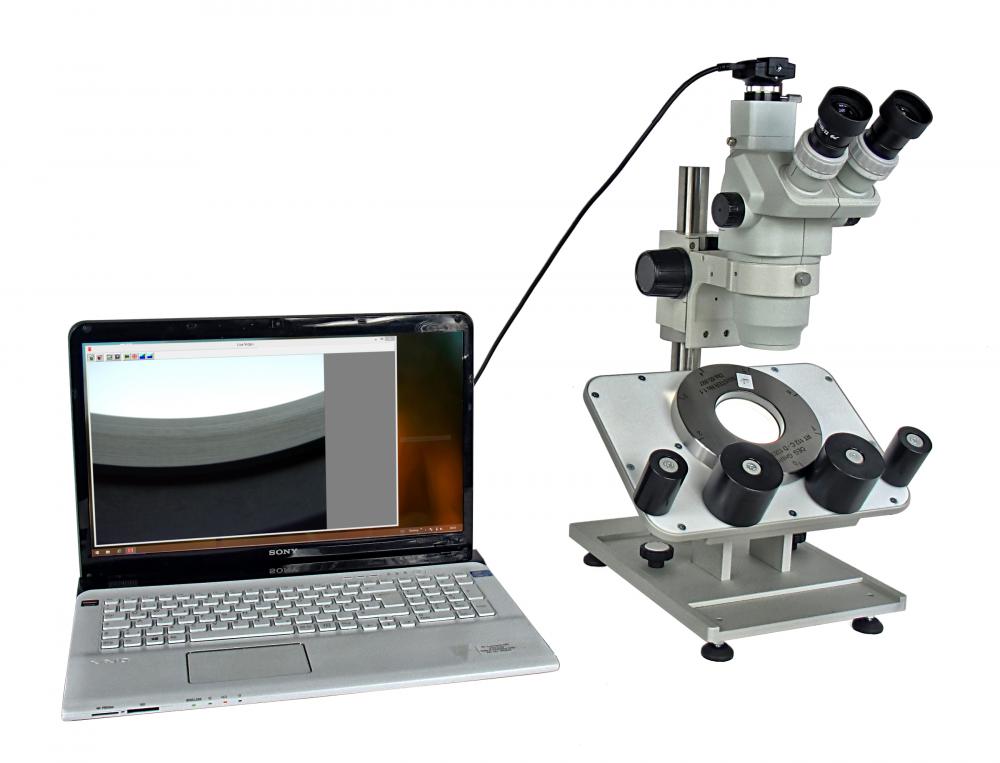

Defekte, zum Beispiel Kratzer, an der Innenseite von Ziehringen für die Getränkedosenfertigung können die Oberflächenqualität von Getränkedosen negativ beeinflussen. Daher empfiehlt sich eine viseuelle Kontrolle der Innenseite der Ziehringe vor deren Einsatz im Bodymaker. Der Ringinspector ist hierfür das ideale Werkzeug. Er ist sowohl mit einer Durchlicht als auch mit einer Auflichtbeleuchtung ausgestattet. Die Ringauflage ist neigbar, so dass die Inspktion unter mehreren Sichtwinkeln möglich ist. Die Beobachtungsoptik verfügt über einen großen Zoombereich.
Der Ringinspektor ist das ideale Hilfsmittel für die ermüdungsfreie visuelle Inspektion von Ziehringen für die Getränkedosenfertigung.
Worldwide success by outstanding performance

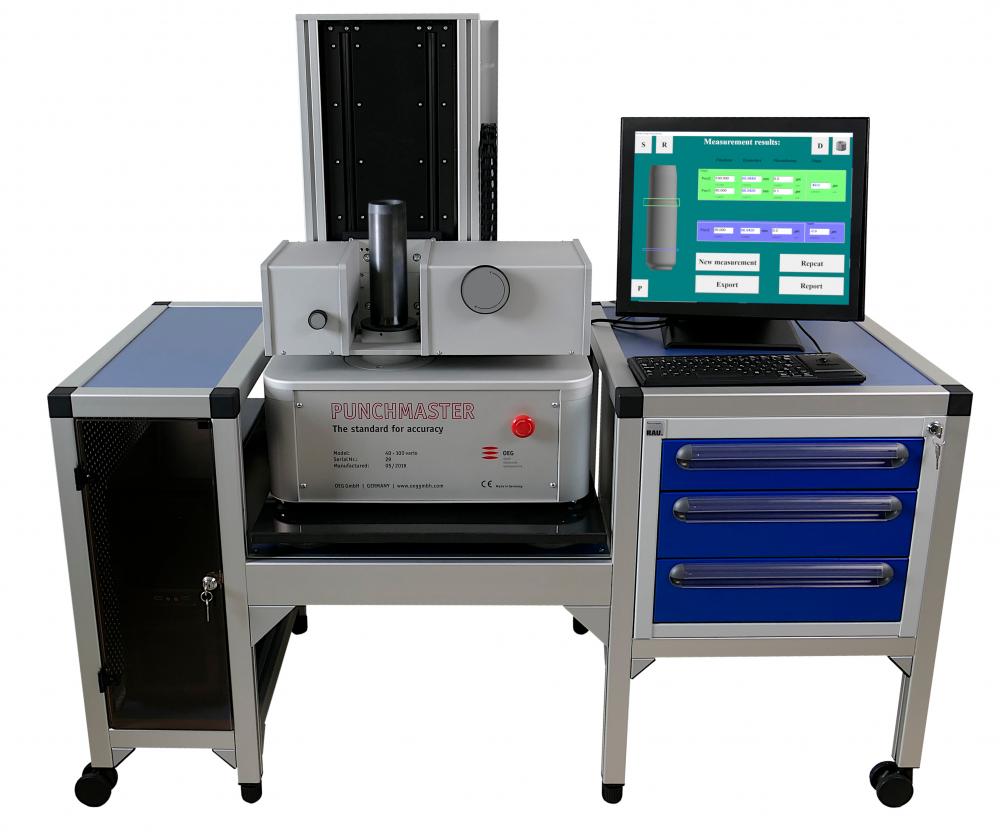

PUNCHMASTER was specially developed for the measurement of punches, used in beverage can industry.
PUNCHMASTER is characterized by contactless, optical measurement with submicron resolution. The main measuring functions run automatically and software controlled.
PUNCHMASTER features the following measuring functions:
· Outside diameter at any z-position (height position)
· Outside roundness at any z-position (height position)
· Automatic step measurement
· Measurement of step position
· Measurement of outside profile
· Measurement of taper
· Calculation of transition radius and transition angle
PUNCHMASTER features also the measurement of knock outs.
Along with the PUNCHMASTER a software for creation of tolerance models for the punch profile according CAD drawing is provided.
This allows the evaluation of the measured punch profile and the comparison of the measured profile with the tolerance model according the drawing.
Weltweit auf allen Kontinenten ist der Name "RINGMASTER" ein Synonym für Messgenauigkeit und Zuverlässigkeit bei der Vermessung von Ziehringen für die 2-Teil Getränkedosenproduktion. Im Jahr 2021 feierte die OEG GmbH nicht nur ihr 30-jähriges Bestehen, sondern auch die Auslieferung von RINGMASTER Nummer 100, der an die WALLRAM-Gruppe ausgeliefert wurde. Im Jahr 2023 können wir stolz auf 115 produzierte RINGMASTER sein, die in rund 95 Werken weltweit installiert sind.
Die Verbundenheit der OEG GmbH mit der Getränkedosenindustrie zeigt sich auch darin, dass in den letzten Jahren hunderttausende von Ziehringen mit dem OEG RINGMASTER vermessen wurden.
Die OEG GmbH hat ständig auf die Anforderungen des Marktes reagiert und sowohl die bestehenden Messgeräte kontinuierlich weiterentwickelt als auch neue Messgeräte für andere Messaufgaben entwickelt. Beispiele hierfür sind der PUNCHMASTER, das RICOS und das URP 40-100.
Der "PUNCHMASTER" wird zur hochpräzisen Messung von Durchmesser, Rundheit, Außenkontur und Transitionparametern von Punchen für die Getränkedosenproduktion eingesetzt. Er ist die ideale Ergänzung zum Ringmaster und garantiert die perfekte Zusammenstellung des Toolpacks..
Das Messgerät "RICOS" dient zur Messung der Innenkontur von Ziehstempeln wie Eintritts- und Austrittswinkel, Landposition und -Winkel.
Das universelle Ring- und Punchmessgerät "URP 40-100" ist in der Lage, sowohl Ziehringe als auch Stempel zu messen.
Bei Bedarf können die OEG-Geräte auch Necking dies und Knockouts messen.
Sehr beliebt für die Inspektion von Ziehsteinen und Punchen ist der "Ring and Punch Inspector".
Die neueste Entwicklung ist ein professionelles Ultraschall-Reinigungsgerät für Werkzeuge zur Getränkedosenherstellung, das "Toolsonic Pro".
In den letzten 20 Jahren ist die OEG GmbH zu einem festen Bestandteil der Getränkedosenindustrie geworden.
Gemeinsam mit ihren Partnern, Kunden und Dank ihrer hochqualifizierten Mitarbeiter wird die OEG GmbH diese Entwicklung auch in Zukunft fortsetzen und ein zuverlässiger Lieferant und Servicepartner für die Getränkedosenindustrie bleiben.
Die OEG GmbH, gegründet 1991, entwickelt und produziert hochgenaue optische Messgeräte.
Eine Produktlinie dient der hochgenauen Messung von Werkzeugen zur Getränkedosenherstellung. Diese Messgeräte sind in über 90 Dosenwerken auf allen Kontinenten im Einsatz. Das beweist die führende Stellung der OEG-Messgeräte in diesem Segment.
Die Messgeräte RINGMASTER, PUNCHMASTER, URP und RICOS wurden speziell für den Einsatz in Getränkedosenwerken entwickelt und zeichnen sich durch eine extrem hohe Messgenauigkeit selbst unter rauen Bedingungen und eine sehr einfache Bedienung aus. Die genaue Kenntnis der Ziehwerkzeuge zur Getränkedosenproduktion hat direkten Einfluss auf die Ausbeute bei der Fertigung und die Qualität der Produkte abenso wie für die Minimierung des Materialeinsatzes. Es hat sich in vielen Getränkedosenwerken gezeigt, dass durch den Einsatz unserer Messgeräte ein Vielfaches der Investition an Kosten gespart werden kann. deshalb vertrauen namhafte getränkedosenhersteller seit über 20 Jahren auf OEG-Messgeräte für Ziehringe, Punche, Necking Dies und Knock Outs!
Die einzelnen Geräte sind für folgende Einsatzzwecke geeignet:
1) Ringmaster
Messung von Durchmesser, Ovalität und Konzentrizität von allen Arten von Ziehringen und Necking Dies.
2) Punchmaster
Messung von Durchmesser, Ovalität, Step, Kontur, Taper und Transitionparametern von Punchen (Stempeln) sowie Vergleich mit den CAD-Daten in einem Toleranzmodell sowie Messung von Knock Outs.
3) URP Universal Ring- and Punch Gauge
Messung des Durchmessers von allen Arten von Ziehringen sowie von Durchmesser, Step, Kontur, Taper und Transitionparametern von Punchen (Stempeln) sowie Vergleich mit den CAD-Daten in einem Toleranzmodell, Messung von Necking Dies und Knock Outs.
4) RICOS Ring Contour Gauge
Hochgenaue Messung des Innenprofils von Ziehringen sowie Vergleich mit den CAD-Daten in einem Toleranzmodell
Mehr Informationen hierzu finden Sie unter: http://www.oeggmbh.com/?p=2&kc=4
